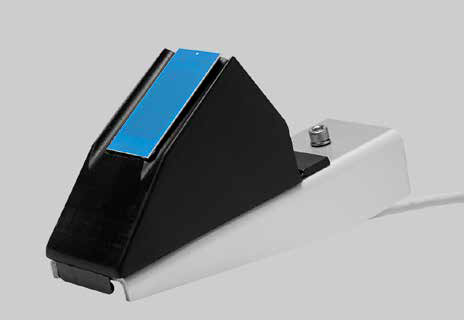

Detektor zrážok VAISALA DRD11A
Detektor zrážok VAISALA DRD11A poskytuje rýchlu a presnú detekciu zrážok (ON/OFF). Pracuje na princípe detekcie kvapôčiek namiesto prahu úrovne signálu. Snímací element RainCap využíva na detekciu kapacitný princíp. Špeciálne oneskorovacie obvody zabezpečujú približne 2-minútovú rozdiel medzi detekciou poslednej kvapky a prepnutím do OFF (žiadne zrážky) stavu. To umožňuje senzoru presne rozlišovať medzi slabým dažďom a skončením dažďa.
Senzor tiež poskytuje analógový signál pre odhadnutie intenzity zrážok. Základné kategórie odhadovanej intenzity zrážok sú: slabé, stredné a silné zrážky. Vnútorný vyhrievací prvok zabezpečuje, že detekčná plocha rýchlo vysychá. Tento vyhrievací prvok tiež zabraňuje falošnej detekcii dažďa spôsobenej hmlou alebo kondenzovanou vlhkosťou. Aktivuje sa pri nízkych teplotách tak aby roztápal aj dopadajúci sneh, čo umožňuje aj detekciu snehových zrážok.
Senzory stavu počasia Vaisala rady PWD a FS11(P) kombinujú meranie viditeľnosti dopredným rozptylom práve s technológiou kapacitnej detekcie RainCap. Tieto sensory určujú typ zrážok, merajú intenzitu zrážok, vypočítavajú ich množstvo a tiež tekutý ekvivalent mrznúcich zrážok alebo sneženia.
Vlastnosti / výhody
- Rýchla a presná detekcia zrážok (ON/OFF)
- Meranie intenzity zrážok so spracovatelskou jednotkou
- Takmer bezúdržbový
- Vyhrievací prvok udržuje senzor bez snehu a skondenzovanej vlhkosti a tiež slúži pre rýchle vysušovanie
- Model DRD11L s nízkou spotrebou vyhrievania vhodný pre oblasti s iba dažďovými zrážkami, pre stanice so solárnym napájaním
Základné údaje
| Meranie | |
| Senzor: | Kapacitný princíp, senzor RainCap™ s integrovaným vyhrievacím prvkom |
| Minimálna veľkosť mokrej plochy: | 0.05 cm² |
| Elektrické vlastnosti | |
| Napájacie napätie: | 12VDC ± 10% |
| Napájací prúd: | 150mA zvyčajne 260mA maximálne 25mA pri vypnutom vyhrievaní |
| Príkon vyhrievania: | 0,5 až 2,3 W |
| Výstupy: | Dážď OFF/ON Otvorený kolektor, aktívny signál nízkej úrovne korešpondujúci so zrážkami, max. 15V, max. 50mA Analógový výstup 1 až 3 V (mokrý až suchý) Frekvenčný výstup 1500 až 6000 Hz nekalibrovaný |
| Mechanické | |
| Rozmery: | 110 x 80 x 175 mm (s veterným krytom) 90 x 46 x 157 mm(bez veterného krytu) |
| Hmotnosť: | 500g |
| Prevádzkové podmienky | |
| Prevádzková teplota: | -40 až +65 °C |
