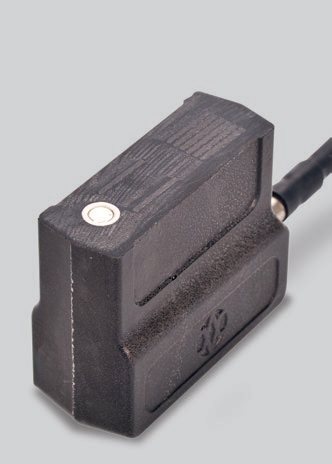

Invazívny pasívny cestný/mostný/dráhový senzor VAISALA DRS511
Tento teplotne pasívny snímač viacerých cestných parametrov meria teplotu povrchu cesty/dráhy a podpovrchovú teplotu ako aj hrúbku vrstvy vody, čierny ľad a chemickú koncentráciu. Z týchto parametrov určuje teplotu bodu mrznutia. Veľkou výhodou pasívneho snímača je, že žiadnym spôsobom neovplyvňuje teplotu vozovky vo svojom okolí a tým pádom nehrozí skreslenie merania. Pasívne meranie bodu mrznutia je rovnako presné ako aktívne.
Senzor DRS511 existuje v dvoch rôznych vyhotoveniach – DRS511AB pre inštaláciu do vozovky cesty/dráhy a DRS511BB pre inštaláciu do vozovky mosta.
Senzor sa inštaluje do niky vyrezanej vo vozovke. Zalieva sa špeciálnou epoxidovou zmesou. Senzor je možné pripojiť k cestnej meteorologickej stanici ROSA prostredníctvom DRI521/DRI511 kariet alebo k stanici RWS200 prostredníctvom DRI701 modulu.
Charakteristické vlastnosti
Viacero meraní skombinovaných kompaktne v jednom snímači:
- Senzor teploty povrchu vozovky
- Senzor teploty vozovky v hĺbke 60mm (DRS511AB) resp. 40mm (DRS511BB)
- Meranie množstva chémie na povrchu a výpočet bodu mrznutia
- Detekcia čierneho ľadu
- Stav povrchu (hrúbka vrstvy vody/ľadu, prítomnosť snehu)
- Suchý
- Vlhký
- Mokrý
- Namrznutý
- Ľadový
- Zasnežený
- Vlhký s chémiou
- Mokrý s chémiou
- Alarmy a varovania
- Varovanie – dážď
- Varovanie – námraza
- Varovanie – ľad
- Alarm – ľad
- Termálne pasívny princíp – nenarušuje meraný povrch
- Termálne vlastnosti plne zodpovedajú vlastnostiam cesty
- Senzor je široký 3cm takže sa veľmi rýchlo prispôsobuje termálnym zmenám vozovky pre lepšiu presnosť
- Robustný epoxidový dizajn
- Je ho možné inštalovať priamo do jazdnej stopy
Základné údaje
| Mechanické vlastnosti | |
| Rozmery (mm): | 75 x 84 x 30 (DRS511AB) 50 x 84 x 30 (DRS511BB) |
| Hmotnosť s 50m káblom: | 3,1kg |
| Dostupné dĺžky kábla: | 20, 30, 50, 100, 150, 200 alebo 300 m |
| Prostredie | |
| Prevádzková teplota: | -40 … +60 °C |
| Rozsah merania | |
| Teplota povrchu a pod povrchom vozovky: | -40 … +60 °C |
| Detekcia hrúbky vodnej vrstvy | |
| Rozsah merania | 0 – 7 mm |
| Presnosť 0,1mm v rozsahu | 0,0 – 1,0 mm |
Viac informácií
DRS511 Datasheet (ENG)
