Rodina kombinovaných snímačov VAISALA WXT530
Rodina snímačov VAISALA WXT530 je unikátna séria senzorov s rôznou kombináciou meraných parametrov, ktorá Vám umožní si vybrať presne takú kombináciu akú potrebujete.
WXT530 je séria 6 rôznych snímačov počasia, ktoré poskytujú meranie kombinácie niektorých s najdôležitejších parametrov počasia – tlaku, teploty a relatívnej vlhkosti vzduchu, dažďových zrážok a rýchlosti a smeru vetra. Môžete si vybrať senzor s parametrom(parametrami), ktoré potrebujete pre svoje použitie. Senzory taktiež disponujú rôznymi digitálnymi aj analógovými výstupmi. Senzory sú dostupné aj vo verziách s vyhrievaním. Nízka spotreba energie umožňuje ich efektívne použitie so solárnymi panelmi. Senzory rady WXT530 sú dizajnované tak aby boli prakticky bezúdržbové, čo znižuje náklady na údržbu.
Senzory rady WXT530 disponujú analógovými vstupmi pre viacero doplnkových analógových senzorov aj tretích strán. S pomocou analógovo-digitálnych prevodníkov obsiahnutých vo WXT530 stane lacná kompletná meteostanica. Na analógové vstupy je možné pripojiť externý teplomer, senzor solárnej radiácie, senzor výšky snehu alebo zrážkomer. Okrem toho analógový výstup pre rýchlosť a smer vetra umožňujú široké použitie v priemyselných aplikáciách.
WXT530 používa pre meranie kombináciu unikátnej technológie senzorov bez pohyblivých častí. Pre meranie rýchlosti a smeru vetra, WXT530 používa VAISALA WINDCAP® senzor, ktorý používa ultrazvuk pre zistenie horizontálnej rýchlosti a smeru vetra. Merania barometrického tlaku, teploty a relatívnej vlhkosti vzduchu vykonáva PTU modul pomocou kapacitného merania pre každý parameter. Výmena je modulu je jednoduchá a bez akéhokoľvek kontaktu so senzormi. Meranie zrážok sa vykonáva pomocou unikátneho akustického senzora VAISALA RAINCAP®.
Výhody
- Vždy tá správna kombinácia parametrov
- Jednoduchý pre použitie a integráciu
- Dá sa použiť ako kompletná stanica
- Možnosť pripojenia analógových senzorov
- Kompaktný a ľahký
- Nízka spotreba energie
- Analógový prúdový výstup pre priemyselné použitie
- Cenovo výhodný

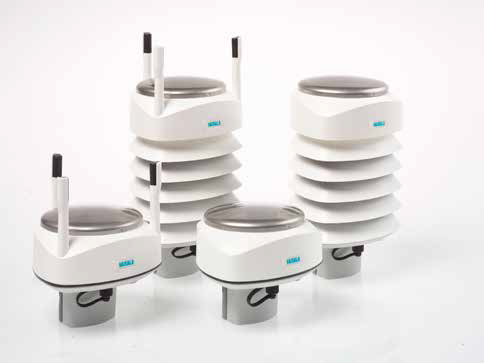

Rodina senzorov VAISALA WXT530
| WXT531 Meria:
|
WXT532 Meria:
|
WXT533 Meria:
|
WXT534 Meria:
|
WXT535 Meria:
|
WXT536 Meria:
|
 |
 |
|
 |
|
 |
Základné údaje
| Barometrický tlak | |
| Merací rozsah: | 600 až 1100 hPa |
| Presnosť: | ±0.5 hPa pri teplote 0 až +30 °C ±1 hPa pri teplote -52 až +60 °C |
| Rozlíšenie a jednotky: | 0,1hPa, 10Pa, 0,0001bar, 0,1mmHg, 0,01inHg |
| Teplota vzduchu | |
| Merací rozsah: | -52 až +60 °C |
| Presnosť: | ±0.3°C pri 20°C |
| Rozlíšenie a jednotky: | 0.1°C, 0.1°F |
| Relatívna vlhkosť vzduchu | |
| Merací rozsah: | 0 až 100 %RH |
| Presnosť: | ±3 %RH pri vlhkosti 0 až 90 %RH ±5 %RH pri vlhkosti 90 až 100 %RH |
| Rozlíšenie a jednotky: | 0,1%RH |
| Zrážky | |
| Dážď: | kumulatívne množstvo po poslednom automatickom alebo manuálnom resete |
| Zberná oblasť | 60cm2 |
| Rozlíšenie a jednotky: | 0,01mm, 0,001in |
| Presnosť: | Lepšia ako 5%, závisí od počasia |
| Trvanie dažďa: | počítanie každého 10-sekundového prírastku v prípade detekcie aspoň 1 kvapky vody |
| Rozlíšenie a jednotky: | 10s |
| Intenzita dažďových zrážok: | 1-minútový pohyblivý priemer v 10-sekundových krokoch |
| Rozsah: | 0 až 200 mm/h (širší rozsah je so zníženou presnosťou) |
| Rýchlosť vetra | |
| Merací rozsah: | 0 až 60 m/s |
| Čas odozvy: | 250ms |
| Dostupné variácie: | priemer, maximum, minimum |
| Presnosť: | ±3% pri 10m/s |
| Rozlíšenie a jednotky: | 0,1m/s, 0,1km/h, 0,1mph, 0,1knot |
| Smer vetra | |
| Merací rozsah: | 0 až 360° |
| Čas odozvy: | 250ms |
| Dostupné variácie: | priemer, maximum, minimum |
| Presnosť: | ±3° pri 10m/s |
| Rozlíšenie a jednotky: | 1° |
| Napájanie | |
| Napájacie napätie: | 6 až 24 VDC (-10% až +30%) |
| Priemerná spotreba energie | |
| Minimálna: | 0,1mA pri 12VDC (SDI-12 nepoužité) |
| Typická: | 3mA pri 12VDC (pri základnej konfigurácii) |
| Maximálna: | 15mA pri 6VDC (pri konštantnom meraní všetkých parametrov) |
| Vyhrievanie | |
| Typické napätie: | 12 až 24 VDC alebo 12 až 17 VACRMS (-10% až +30%) |
| Typický prúd: | 0,8A pri 12VDC, 0,4A pri 24VDC |
| Digitálne výstupy | |
| Komunikačné rozhrania: | RS-485, RS-422, RS-232, SDI-12 |
| Komunikačné protokoly: | SDI-12 v1.3, ASCII automatický alebo dopytovaný, NMEA 0183 v3.0 s možnosťou dopytu |
| Analógové výstupy | |
| Rýchlosť vetra: | 0 až 20mA alebo 4 až 20mA |
| Smer vetra: | 0 až 20mA alebo 4 až 20mA |
| Zaťažovacia impedancia: | max. 200Ω |
| Možnosti analógových vstupov (iba WXT536) | |
| Teplotný senzor: | Odporový Pt100, 2-vodičový alebo 4-vodičový, rozsah 800 až 1330 Ω, budenie 2,5V, rozlíšenie 16bitov |
| Slnečné žiarenie: | CMP3, rozsah 0 až 25 mV, vstup 4MΩ, rozlíšenie 12bitov |
| Výška snehu: | IRU-9429S, napäťový vstup, rozsah 0-2,5V alebo 0-5V alebo 0-10V, vstup >10kΩ, rozlíšenie 12bitov |
| Zrážkomer: | Preklápací RG13, frekvenčný vstup, rozsah 0-100Hz, vstup 18kΩ, budenie 3,5V |
| Vonkajšie podmienky | |
| Krytie: | IP65 IP66 (s použitím montážnej sady) |
| Prevádzková teplota: | -52 až +60 °C |
| Prevádzková vlhkosť: | 0 až 100 %RH |
| Prevádzkový tlak: | 600 až 1100 hPa |
| Prevádzkový vietor: | 0 až 60 m/s |
Upozornenie – ukončenie produkcie WXT520 a WMT52
Od decembra 2016 došlo k ukončeniu produkcie produktov Kombinovaný snímač VAISALA WXT520 a Ultrazvukový senzor parametrov vetra VAISALA WMT52 a ich nahradením novými produktmi z rodiny kombinovaných snímačov WXT530.
Náhradou kombinovaného snímača WXT520 je snímač WXT536 a náhradou snímača WMT52 je snímač WXT532. Nové snímače sú oproti pôvodným vylepšené avšak kompatibilné po mechanickej, elektrickej aj komunikačnej stránke.
Viac informácií
WXT530 Datasheet (ENG)
