Sada snímačov rýchlosti a smeru vetra VAISALA WA15
S nespočetným množstvom úspešných inštalácií si sada snímačov vetra VAISALA WA15 získala reputáciu vysokého štandardu pre meranie vetra.

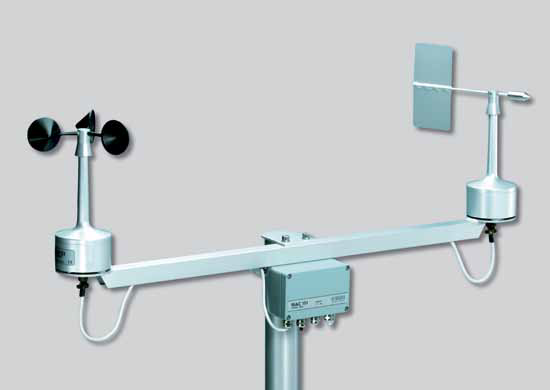

Sada WA15 sa skladá zo senzora rýchlosti vetra (anemometra) VAISALA WAA151 a senzora smeru vetra (veterníka) VAISALA WAV151, senzorového ramena s ukončovacím boxom WAC151, digitálnym RS-485 vysielačom WAC155 alebo analógovým vysielačom WAT12, kabeláže a napájacieho zdroja (štandardne WHP151).
Anemometer s excelentnou linearitou
WAA151 je anemometer s rýchlou odozvou a nízkym prahom. Tri ľahké lopatky konickeho tvaru umiestnené na vrchole meracieho hriadeľa zabezpečujú excelentnú linearitu merania rýchlosti vetra až do rýchlosti 75m/s. Vetrom otáčaný dierovaný disk na konci meracieho hriadeľa vo vnútri senzora pretne infračervený lúč 14-krát počas jednej otáčky. Týmto sa generuje impulzný výstup z fototranzistora. Výstupná rýchlosť impulzov je priamo úmerná rýchlosti vetra (napr 246Hz = 24,6m/s). Pre zvýšenie presnosti je použitá charakteristická prenosová funkcia pre kompenzáciu zotrvačnosti.
Vysokocitlivý veterník
WAV151 je vyvážený, optoelektronický veterník s nízkym prahom. Infračervené LED a fototranzistory sú namontované na šiestich obežných dráhach na každej strane 6-bitového disku s grayovým kódom. Otáčaním veterníka disk generuje zmenu kódu prijímaného fototranzistormi. Rozlíšenie výstupného kódu je ±2.8°.
Vyhrievané ložiská perfektne odolávajú studenému počasiu
Vyhrievacie prvky v hrdlách anemometra aj veterníka udržujú ložiská pri teplote nad bodom mrazu.
Kompletná sada
Anemometer a veterník sú dizajnované pre montáž na VAISALA ramená. Napájací zdroj WHP151 poskytuje napájacie napätie potrebné pre WA15. Napájací zdroj a kabeláž sú dostupné ako volitelné súčasti.
Vlastnosti / výhody
- Sada pre meranie vetra s vysokou spoľahlivosťou a životnosťou
- Dlhoročné a úspešné použitie v meteorologických aplikáciách
- Presné meranie rýchlosti a smeru vetra
- Konickky tvar lopatiek anemometra zabezpečuje excelentnú linearitu
- Vyhrievané hrdlá zabezpečujú aby ložiská nezamrzli
WA15 – základné údaje
| Možnosti a príslušenstvo | |
|
|
| Rozmery: | 125 x 80 x 57 mm (ukončovací box) 800mm (dĺžka ramena) |
WAA151 – základné údaje
| Merací rozsah rýchlosti vetra: | 0,4 až 75 m/s |
| Presnosť: | ±0.17 m/s |
| Napájacie napätie: | 9,5 až 15,5 VDC, zvyčajne 20mA |
| Vyhrievacie napätie: | 20 V AC alebo DC, zvyčajne 500mA |
| Výstupný signál: | 0 až 750 Hz, štvorcový priebeh |
| Odporúčaný konektor na kábli: | SOURIAU MS3116F10-6P |
| Prevádzková teplota s vyhrievaním: | -50 až +55 °C |
| Rozmery: | 240 (výška) x 90 (priemer) mm |
| Hmotnosť: | 570g |
WAV151 – základné údaje
| Merací rozsah smeru vetra: | 0 až 360° |
| Presnosť: | ±3° |
| Napájacie napätie: | 9,5 až 15,5 VDC, zvyčajne 20mA |
| Vyhrievacie napätie: | 20 V AC alebo DC, zvyčajne 500mA |
| Výstupný signál: | 6-bitový paralelný GRAY |
| Odporúčaný konektor na kábli: | SOURIAU MS3116F12-10P |
| Prevádzková teplota s vyhrievaním: | -50 až +55 °C |
| Rozmery: | 300 (výška) x 90 (priemer) mm |
| Hmotnosť: | 660g |
