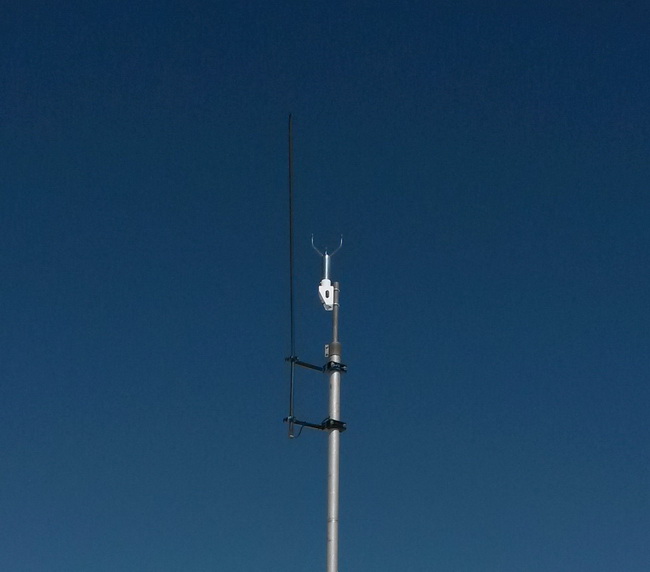

Ultrazvukový senzor parametrov vetra VAISALA WMT700
Senzor VAISALA WINDCAP® WMT700 je robustný a spoľahlivý ultrazvukový anemometer. Meria povrchový vietor, ktorý je jedným z kľúčových parametrov pre meteorológiu a letectvo. Senzory rady WMT700 spĺňajú aktualizované požiadavky – WMO-No.8 guide, 7th edition a ICAO požiadavky.
Senzory WMT700 majú robustné nerezové teleso s privarenými ramenami, jasnou orientáciou na sever a jednobodovým, bajonetovým systémom uchytenia. Nemá žiadne pohyblivé časti a je odolný voči znečisteniu a korózii. Vykonáva presné merania a poskytuje spoľahlivé údaje aj v náročných klimatických podmienkach aj bez periodickej údržby. Autodiagnostika a validácia nameraných údajov sú štandardnými vlastnosťami.
Senzory série WMT700 využívajú ultrazvuk na detekciu horizontálnej rýchlosti a smeru vetra. Meranie je založené na čase prechodu zvuku od jedného ramena senzora k inému, pričom tento čas je závislý od rýchlosti vetra. Tento čas je meraný v dvoch smeroch pomocou dvojíc meracích ramien. Pomocou dvoch nezávislých meraní pre každú z troch ultrazvukových ciest, ktoré sú v uhle 60° voči sebe, WMT700 vypočítava rýchlosť vetra a jeho smer. Meranie a výpočet parametrov vetra sú robené tak aby neboli ovplyvňované nadmorskou výškou, teplotou ani vlhkosťou.
Senzor pracuje s napájacím napätím v rozsahu 9 až 30 VDC. Pre vyhrievané modely je vyžadovaný samostatný zdroj vyhrievania s napätím 24 až 36 VDC. Termostaticky ovládané vyhrievače v meracích hlavách a ramenách vyhrievaných modelov zabraňujú udžiavaniu sa mrznúceho dažďa alebo snehu na meracích častiach senzora. Je dostupné aj vyhrievanie tela senzora. Okrem toho je dostupné aj príslušenstvo pre montáž a pripojenie senzora. Pre minimalizáciu interferencií s vtákmi, je dostupná sada pre ochranu proti vtáctvu.
Vlastnosti / výhody
- Spĺňa všetky požiadavky WMO a ICAO
- Výstupná rýchlosť dát 0,25s
- Autodiagnostika a validácia
- Ochranná klietka proti vtákom
- Nerezová štruktúra
- Prakticky bezúdržbový
- Dizajn s tromi meracím ramenami poskytuje tie najpresnejšie údaje
- Plná kompenzácia vplyvu teploty, vlhkosti a tlaku
- Merací rozsah do 75m/s
- Vyhrievanie do 250W
- Maximálne. 3600-sekundový priemer
- Krytie IP66 a IP67
- Robustný dizajn
- Môže byť namontovaný aj dole hlavou
- Nárazy vetra počítané podľa pokynov WMO
Základné údaje
| Rýchlosť vetra | |
| Merací rozsah: | 0 až 40 m/s (WMT701) 0 až 65 m/s (WMT702) 0 až 75 m/s (WMT703) |
| Presnosť: | ±0.1 m/s or 2% |
| Rozlíšenie: | 0,01m/s |
| Čas odozvy: | 250ms |
| Smer vetra | |
| Merací rozsah: | 0 až 360° |
| Presnosť: | ±2° |
| Rozlíšenie: | 0,01° |
| Čas odozvy: | 250ms |
| Komunikácia | |
| Komunikačné rozhrania: | |
| Dátová komunikácia: | RS-485, RS-422, RS-232, SDI-12 |
| Servisná komunikácia: | RS-485 |
| Analógový výstup pre rýchlosť vetra: | napäťový, prúdový, frekvenčný |
| Analógový výstup pre smer vetra: | napäťový, prúdový, potenciometer |
| Komunikačné profily: | WMT70, ASCII, NMEA Štandardný aj Rozšírený, SDI-12, ASOS, VAISALA MES 12, prispôsobený |
| Prenosové rýchlosti: | 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Jednotky: | |
| digitálne výstupy: | m/s, knots, mph, km/h |
| analógové výstupy: | V, mA, Hz |
| Všeobecné | |
| Príkon vyhrievania: | 0, 30, 150 alebo 250 W |
| Prevádzková teplota: | -10 až +60 °C alebo -40 až +60 °C alebo -55 až +70 °C (závisí od použitého vyhrievania) |
| Napájacie napätie: | 9 až 36 VDC, max. 40VDC |
| Vyhrievacie napätie: | 24 až 36 VDC, max. 40VDC |
| Požiadavky na napájanie vyhrievania: | 40W (meracie hlavy) 200W (meracie hlavy a ramená) 350W(meracie hlavy, ramená a telo senzora) |
| Krytie: | IP66 alebo IP67 |
| Rozmery: | 348 x 250 x 285 mm |
| Hmotnosť: | 1,8kg |
| Príslušenstvo | |
|
|
