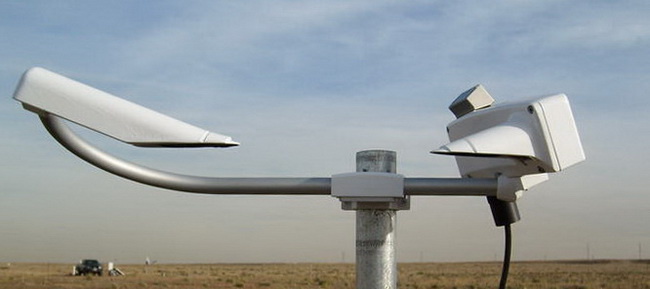

Rodina senzorov viditeľnosti, zrážok a stavu počasia VAISALA PWD
Vo svete sú inštalované tisícky senzorov viditeľnosti a zrážok VAISALA rady PWD, pracujúce spoľahlivo a presne v rôznorodých aplikáciách a klimatických podmienkach. V sérií senzorov VAISALA PWD môžete nájsť kombináciu požadovaných rozsahov merania viditeľnosti (MOR), charakteristiku zníženej viditeľnosti, identifikáciu typu zrážok, meranie prírastku / intenzity zrážok a formátov správ (tabuľky WMO a NWS kódov).
Overené princípy merania stavu počasia
Senzory PWD12, PWD22 a PWD52 identifikujú typ zrážok na základe presného stanovenia objemu vody pomocou kapacitného zariadenia (Vaisala RAINCAP® snímací prvok) a kombinovaním tejto informácie s meraniami optického dopredného rozptylu a teploty. Tieto tri nezávislé merania sú spracovávané sofistikovanými algoritmami, ktorých výsledkom je presné vyhodnotenie typu počasia v súlade s tabuľkami WMO a NWS kódov.
Presné meranie viditeľnosti
Senzory rodiny VAISALA PWD sú kalibrované s použitím vysoko presného transmisiometra, používajú overený princíp merania dopredného rozptylu k meraniu meteorologickej optickej vzdialenosti (Meteorological Optical Range – MOR). Senzor viditeľnosti je dobre chránený proti znečisteniu: optické komponenty smerujú nadol a tubusy chránia šošovky pred zrážkami, vodnou triešťou a prachom. Tento počasiu odolný dizajn senzorov PWD zabezpečuje presné výsledky merania a zmenšuje potrebu údržby. Proti hromadeniu ľadu a snehu v zimných podmienkach je doporučené voliteľné vyhrievanie tubusov.
Jednoduchá inštalácia
Dĺžka PWD senzorov je menej ako 1m. Sú kompaktné, ľahké, dodávané s káblom a konektorom a môžu byť montované rôznymi spôsobmi na ľubovoľný stožiar.
Charakteristické vlastnosti
Všetky modely
- Presné meranie viditeľnosti
- Kompaktná a ľahká konštrukcia
- Jednoduchá inštalácia
Modely PWD12, PWD22 a PWD52 navyše:
- Indikujú príčinu aktuálnej viditeľnosti
- Detekujú typ zrážok
- Merajú intenzitu a prírastok zrážok
- Určujú prírastok snehu
Senzor viditeľnosti PWD10
Ekomonické meranie viditeľnosti pre cestné aplikácie
Svojim meracím rozsahom od 10 do 2000 m ponúka senzor viditeľnosti VAISALA PWD10 ekonomické a spoľahlivé meranie viditeľnosti pre cestné aplikácie. Senzor PWD10 je odporúčaný pre cestné systémy, ktoré upozorňujú vodičov napr. na zníženú viditeľnosť.
Senzor viditeľnosti, zrážok a stavu počasia PWD12
Špeciálne vyvinutý pre sofistikované cestné aplikácie
Senzor viditeľnosti a zrážok VAISALA PWD12 vykonáva presné meranie viditeľnosti a zrážok v cestnom prostredí, kde je nízka viditeľnosť vážnym bezpečnostným rizikom a podstatne znižuje rýchlosť dopravného prúdu. Rozsahom merania od 10 do 2000 m je senzor PWD12 ideálnym pre cestné aplikácie. Senzor PWD12 indikuje príčiny zníženej viditeľnosti a poskytuje úplný obraz poveternostných podmienok. Jeho schopnosť detekovať zrážky a identifikovať typ zrážok dáva cestnej autorite plnohodnotnú informáciu pre krátkodobé plánovanie operácií cestnej obsluhy.
Senzory viditeľnosti PWD20 a PWD50
Kdekoľvek je potrebné meranie viditeľnosti
Rozsahom merania od 10 do 20000 m ponúka senzor PWD20 meranie viditeľnosti v širokom rozsahu pre rozmanité aplikácie pokrývajúce prístavy, pobrežné oblasti, heliporty, veterné parky – teda skutočne všetky lokality a oblasti, kde je meranie viditeľnosti nevyhnutné. Senzor PWD50 ponúka ešte väčší rozsah merania viditeľnosti, až v rozsahu od 10 do 35000 m.
Senzory viditeľnosti, zrážok a stavu počasia PWD22 a PWD52
Meteorologické a letecké aplikácie
Rozsahom merania od 10 do 20000 (resp. 35000) m je senzor VAISALA PWD22 (PWD52) zariadením, ktoré v jednej konštrukcií obsahuje dva senzory viditeľnosti s dopredným rozptylom. Senzor PWD22 je určený pre použitie v automatických meteorologických staniciach, ktoré sa používajú vo všeobecnej meteorológii a leteckých aplikáciách. Schopnosť senzora PWD22 detekovať mrznúce zrážky mu umožňuje generovať výstražné hlásenia v prípadoch, keď počasie predstavuje bezpečnostné riziko pre cestnú a leteckú dopravu. Senzory PWD22 a PWD52 sú vybavené dvoma VAISALA RAINCAP® snímacími prvkami pre zvýšenie citlivosti detekcie v prípade jemných zrážok a jemného mrholenia. Senzor je taktiež schopný vysielať hlásenia vo formáte WMO METAR kódov, takže je ľahko integrovateľný do systémov AWOS.
Senzory viditeľnosti PWD20W pre veternú energetiku
Špeciálne vyvinutý pre použitie na veterných turbínach
Veterné turbíny su zvyčajne vybavené s dvomi červenými prekážkovými osvetleniami. Tieto prekážkové svetlá blikajú v pravidelných intervaloch vo dne a v noci. Obyvatelia v okolí veterných turbín sa často sťažujú na prílišný jas prekážkových svetiel v noci. Údaje o viditeľnosti sa dajú jednoducho použiť na kontrolu intenzity týchto prekážkových svetiel, čím sa zníži rušenie obyvateľstva v susedstve bez ohrozenia bezpečnosti letovej premávky. Špeciálne vyvinutý softvér v PWD20W dokáže odfiltrovať interferencie so svetlom z prekážkových svetiel, ktoré je pre merače dopredného rozptylu zvyčajne veľmi rušivé.
Základné údaje
| Meranie viditeľnosti | |
| Operačný princíp: | meranie dopredného rozptylu (forward-scatter) |
| Rozsah merania: | 10 až 2000 m (PWD10, PWD12) 10 až 20000m (PWD20, PWD20W, PWD22) 10 až 35000m (PWD50, PWD52) |
| Presnosť: | ±10% (PWD10, PWD12) ±10% v rozsahu 10-10000 m, ±15% v rozsahu 10-20 km (PWD20, PWD20W, PWD22) ±10% v rozsahu 10-10000 m, ±15% v rozsahu 10-35 km (PWD50, PWD52) |
| Meranie zrážok | |
| Merané hodnoty: | Intenzita zrážok, prírastok zrážok a výška nového snehu |
| Citlivosť detekcie zrážok: | 0,05mm/h alebo menej, počas 10min |
| Zrážky | |
| PWD12: | |
| Identifikácia: | 4 rôzne typy zrážok (dážď, mrholenie, dážď so snehom, sneh) hmla, opar, šero (dymno, piesok) alebo jasno |
| Správy: | WMO 4680 (SYNOP) a NWS kódové tabuľky je podporovaných 39 rôznych kódov z WMO 4680 |
| PWD22, PWD52: | |
| Identifikácia: | 7 rôznych typov zrážok (dážď, mrznúci dážď, mrholenie, mrznúce mrholenie, dážď so snehom, sneh, krúpy) hmla, opar, šero (dymno, piesok) alebo jasno |
| Správy: | WMO 4680 (SYNOP), 4678 (METAR) a NWS kódové tabuľky je podporovaných 49 rôznych kódov z WMO 4680 |
| Elektrické vlastnosti | |
| Napájacie napätie: | 12 až 50 VDC 24VAC alebo 24VDC pre vyhrievanie |
| Príkon: | 3W (PWD10, PWD20, PWD20W, PWD50) 6W (PWD12, PWD22, PWD52) 2W (voliteľný senzor svetelnosti pozadia) 65W (voliteľné vyhrievanie tubusov) |
| Výstupy: | RS-232, RS-485 Tri programovateľne riadenia relé Konfigurovateľný prah a oneskorenie alarmu viditeľnosti Relé alarmu poruchy 0 – 1 mA 4 – 20 mA prúdová slučka |
| Mechanické | |
| Rozmery: | 40,4 x 69,5 x 19,9 cm (šírka x dĺžka x výška) |
| Hmotnosť: | 3kg |
| Prevádzkové podmienky | |
| Prevádzková teplota: | -40 až +60 °C |
| Prevádzková vlhkosť: | 0 až 100 % RH |
| Krytie: | IP66 |
| Doplnkové vybavenie (voliteľné) | |
|
|
Viac informácií
PWD10, PWD12, PWD20 a PWD22 Datasheet (SK) PWD10, PWD12, PWD20 a PWD22 Datasheet (ENG) PWD50 Datasheet (ENG) PWD52 Datasheet (ENG) PWD20W Datasheet (ENG) PWD20W – Visibility Measurement for Wind Turbine Obstruction Light Control (ENG)
